Sysäysrele 2s+2a 16A kela 24VAC/12VDC, 2 moduulia

Name: Sysäysrele 2s+2a 16A kela 24VAC/12VDC, 2 moduulia
Brand: Hager
SKU: 10689

Product code: EPN528

E-number: 2707335

Brand: Hager

GTIN: 3250612369461

Minimipakkaus: 1 kpl

Sähkömekaainen sysäysrele 2 sulkeutuvaa ja 2 avautuvaa kosketinta 16 A, ohjauskela 24 VAC ja 12 VDC. Koko 2 moduulia.

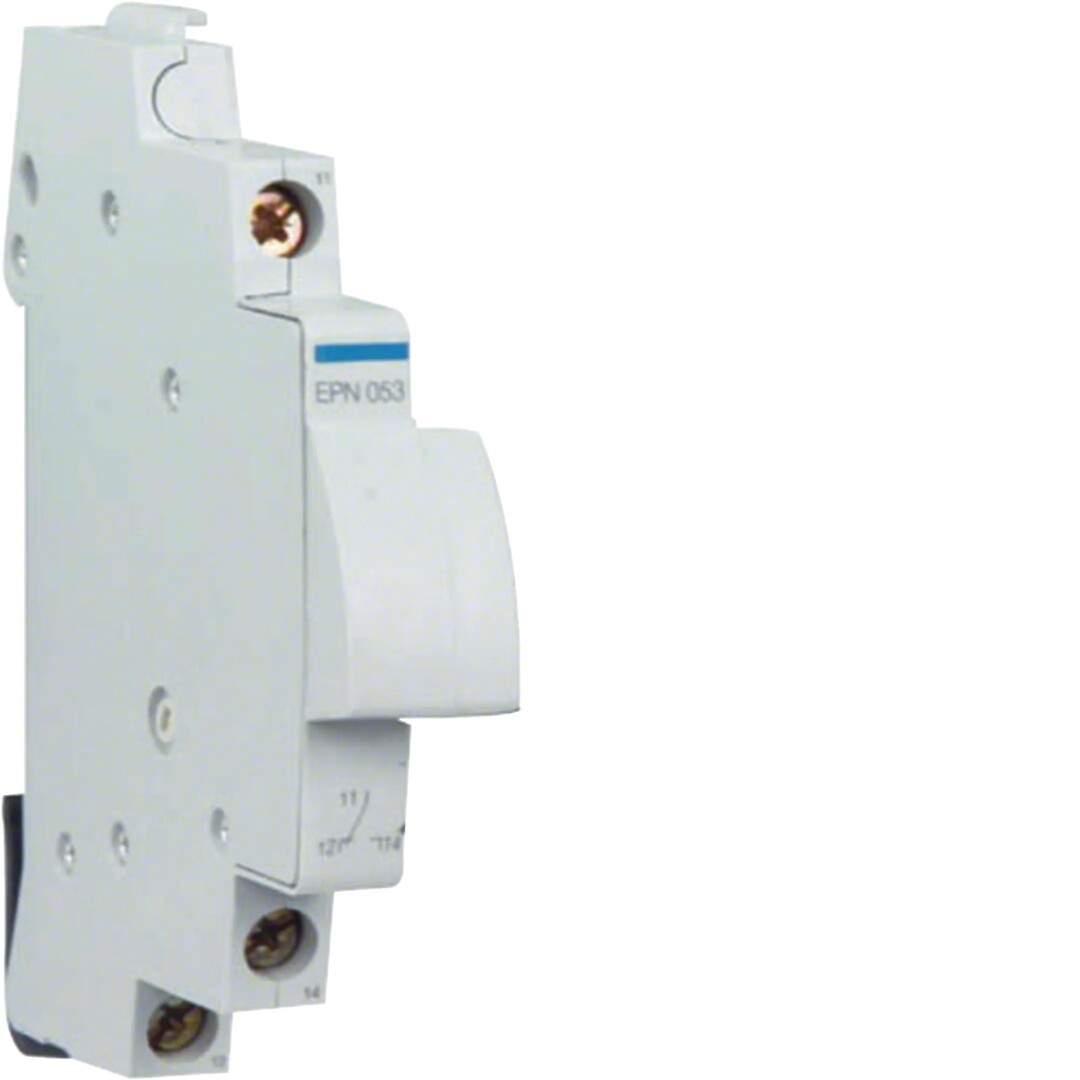

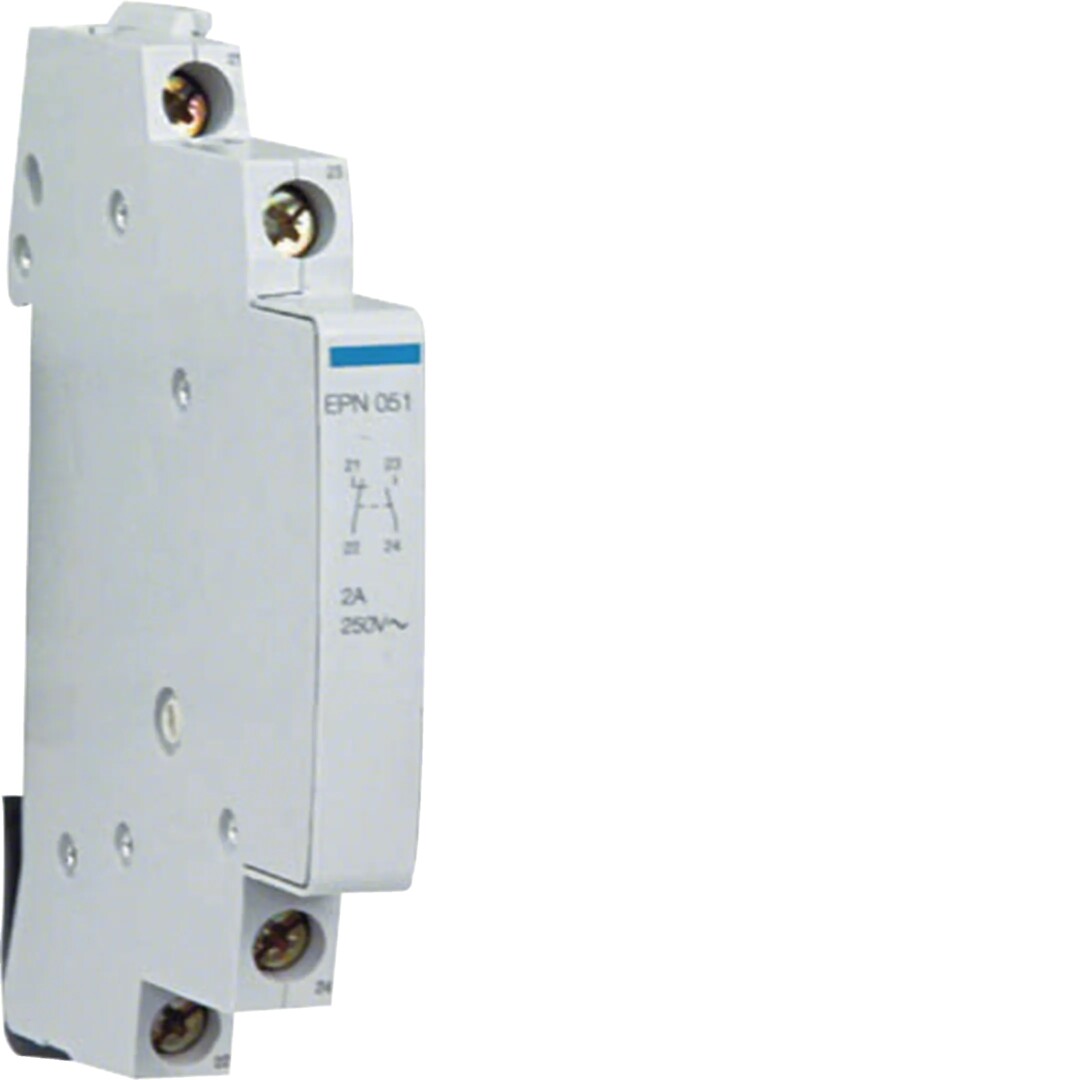

Sysäysrelettä käytetään impulssiohjaukseen EN60669-1 ja EN60669-2-2 mukaisesti. Moduuli on kosketussuojattu BGVA2 mukaisesti. Rele on varustettu kosketintilan ilmaisulla, käsikäyttömahdollisuudella suoraan kojeelta ja merkintäikkunalla. Releeseen voidaan liittää jälkiasennettavia lisämoduuleja apukoskettimien tai kello- ja ryhmäohjaustoimintojen lisäämiseksi releasennukseen.

Nimellisvirta: 16 A
NNimellisjännite Ue: 250 / 400 V
Eristysjännite: 400 V
Käyttölämpötila: -5 ... 40 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntätapa: Ruuviliittimet
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mm²
Liitäntäpoikkipinta jäykkä johdin: 1,5 - 10mm²
Koskettimien määrä: 4

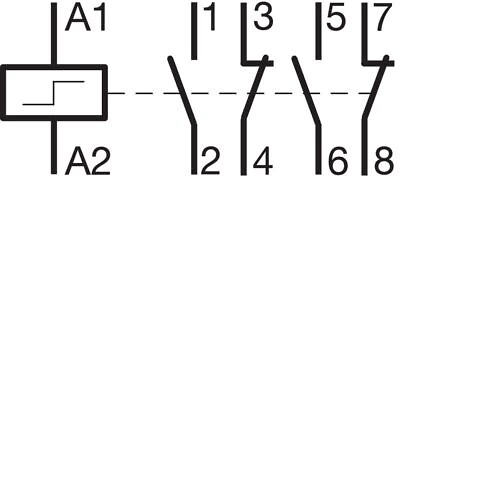

Koskettimet: 2s+2a

Vanha sähkönumero: 3583132

Pituus (mm)	63
Leveys (mm)	35
Korkeus (mm)	83

Toiminto	mekaaninen kytkin
Asennustapa	DIN-kisko
Leveys (moduulipaikkojen määrä)	35
Upotussyvyys	63 mm
Sulkeutuvien koskettimien lukumäärä	2
Avautuvien koskettimien lukumäärä	2
Ohjausjännite 1	24 V
Ohjausjännite 1	24 V
Ohjausjännite 1:n tyyppi	AC
Ohjausjännite 1:n taajuus	50 Hz
Ohjausjännite 1:n taajuus	60 Hz
Ohjausjännite 2	12 V
Ohjausjännite 2	12 V
Ohjausjännite 2:n tyyppi	DC
Ohjausjännite 2:n taajuus	50 Hz
Ohjausjännite 2:n taajuus	60 Hz
Mitoitettu kytkentävirta	16 A
Syöttöjännite	250 V
Syöttöjännite	400 V
Syöttöjännitteen tyyppi	AC
Maksimi hehkulamppukuorma	1800 W
Loistelamppukuorma maks.	800 VA
Loistelamppukuorma (tuplapiirissä) maks.	1600 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	900 VA
Maksimikytkentävirta (cos phi = 0.6)	16 A
Käsikäyttöinen	kyllä

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	40
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.26
Pakkauskoko 2	60
Pakkauskoko 2 pituus (mm)	99
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus (mm)	41
Pakkauskoko 2 paino (kg)	0.274
Pakkauskoko 3	1728
Pakkauskoko 3 pituus (mm)	375
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	219
Pakkauskoko 3 paino (kg)	16.88
Pakkauskoko 4 (lava)	1440
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1150
Pakkauskoko 4 paino (kg)	492.48
