Keskitetyn suojauksen kotelo, seinäasennus, yksikenttäinen 240A Ahma KSK150M-3F

Product code: KSK150M-3F

E-number: 3427495

Brand: UTU

GTIN: 6438526003504

Product range: Ahma

Minimipakkaus: 1 kpl

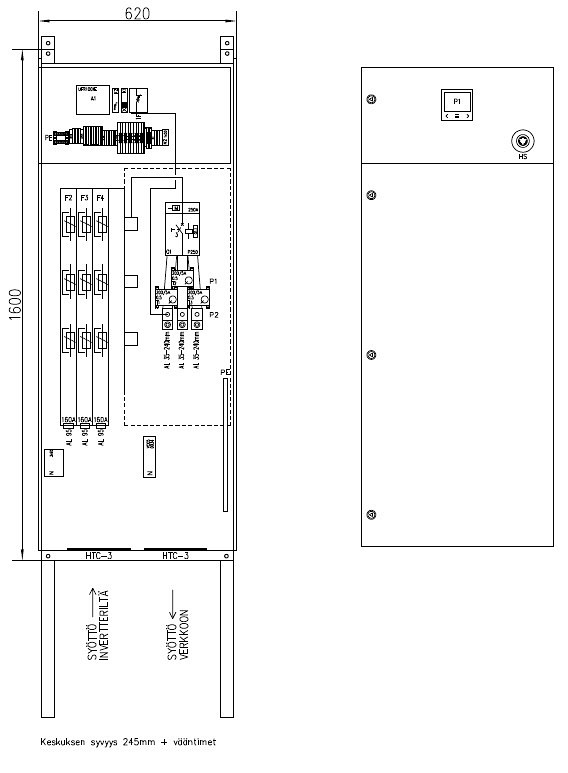

Keskitetyn suojauksen kotelo kolmelle max. 150 kWp invertterille. IP44, seinäasenteinen, käyttölämpötila min. -20°C. Nimellisvirta 240A. Sisältää Hager H3+ sarjan kompaktikatkaisijan moottoriohjauksella. Keskuksessa erillisillä jonovarokkeilla /160A lähdöt kolmelle invertterille (ei sisällä sulaketarvikkeita). Katkaisijan aukiohjaus alijännitelaukaisijalla (230VAC). Aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kiinniohjaus moottoriohjaimella (230VAC), kun valvontareleeltä saadaan lupa palautua verkkoon. Kiinniohjauksessa aikarele varmistaa kompaktikatkaisijan moottoriohjaimen oikeanlaisen toiminnan. Kompaktikatkaisija lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan tarvittaessa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.
