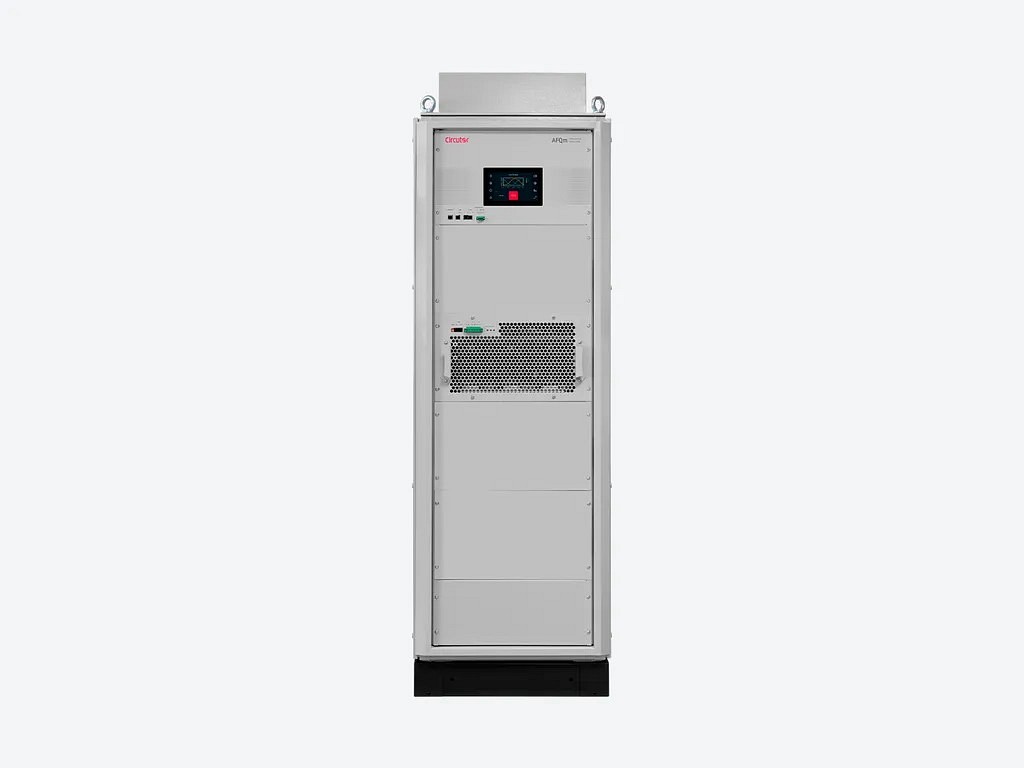

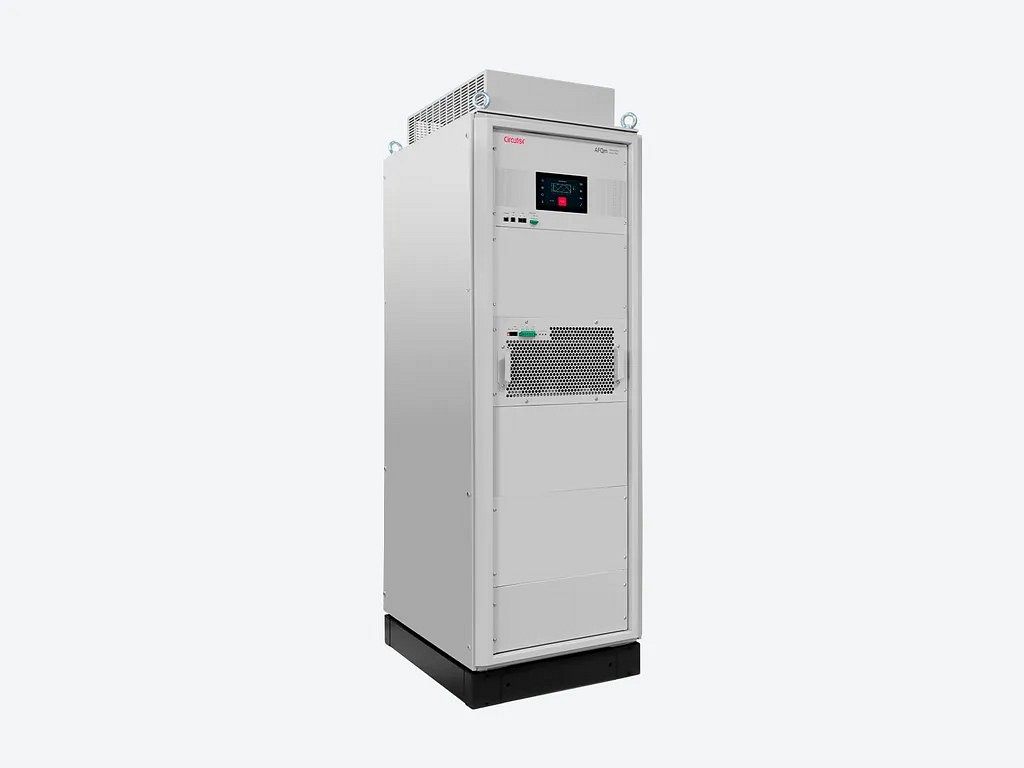

Aktiivisuodatin AFQm-4WP-100C-400

Product code: R7RF2P

Brand: Circutor

Minimipakkaus: 1 kpl

Circutor aktiivisuodattimet teollisuuteen tai kiinteistöjen sähkönsuodatukseen. Sähköasennuksissa jo käytettävät uudet tekniset laitteet optimoivat tuotantoprosesseja ja parantavat kilpailukykyä, mutta ne tuovat mukanaan myös uusia ongelmia sähköverkoille. Nämä negatiiviset vaikutukset on estettävä. Suurimmassa osassa nykyisin asennettavia uusia laitteita on sisäänrakennettua elektroniikkaa, mikä aiheuttaa ei-toivottua vääristymää voimansiirtolinjoihin haitaten useimpien kytkettyjen laitteiden oikeaa toimintaa. Aktiivisuodattimella päästään eroon näistä negatiivista vaikutuksista.

Aktiivisuodattimella on kolme päätoimintoa:

  • Yliaaltosuodatus

  • Tehokertoimen korjaus

  • Vaiheiden tasapainoitus

Yliaaltosuodatuksessa eliminoidaan harmooniset yliaallot ja puhdistetaan verkon aaltomuoto. Yliaaltovirta vähennetään 50. harmooniseen yliaaltoon asti (2500Hz). Mahdollisuuttena on myös valita suodatettavat harmoniset taajuudet tavoitteena parempi tehokkuus. Tehokertoimen korjauksessa eli loistehon kompensoinnissa voidaan kompensoida sekä indukstiiviset että kapasitiiviset virrat (0,7 korjaus). Vaiheiden tasapainoituksessa pienennetään N-johtimen virtaa ja saadaan vaiheet balanssit.

  • Suodatuskapasiteetti moduulia kohden: 100 A (400–480 V AC) ja 70 A (550–690 V AC); kapasiteetti kaappia kohden: 100–400 A (400–480 V AC) ja 70–280 A (550–690 V AC).

  • Kaapit ovat laajennettavissa pienikokoisilla räkkimoduuleilla.

  • Soveltuu asennuksiin, joissa on 3 johdinta (3W-malli, jopa 690 V AC) tai 4 johdinta (4W-malli, jopa 550 V AC).

  • Laaja jännitealue ja tuki kahdelle taajuudelle (50/60 Hz).

  • Harmonisten virtojen vaimennus 50. yliaaltoon (2 500 Hz) saakka.

  • Suodatettavien harmonisten taajuuksien valinta suodatustehon maksimoimiseksi.

  • Tehokertoimen (PF) korjaus (sekä induktiivinen että kapasitiivinen).

  • Vaihevirtojen tasapainotus ja nollajohtimen virran pienentäminen (4W-malli).

  • Jos tarvitaan suurempaa suodatuskapasiteettia, järjestelmää voidaan laajentaa kytkemällä AFQm-räkkejä rinnan (kaikkien suodattimien/räkkien on oltava samaa 3- tai 4-johdinmallia).

Pituus (mm) 812
Leveys (mm) 608
Korkeus (mm) 1890
Käyttökohde sähkön laatu
Syöttöjännitteen tyyppi AC
Tukee Modbus-protokollaa ei
Sisältää Ethernet-liitännän ei
RS-232 -liitäntä ei
RS-485 liityntä ei
Leveys 608 mm
Syvyys 812 mm
Korkeus 1890 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 900
Pakkauskoko 1 leveys (mm) 683
Pakkauskoko 1 korkeus (mm) 2000
Pakkauskoko 1 paino brutto (kg) 192
